Projek suka-suka

Assalamualaikum dan salam ceria.

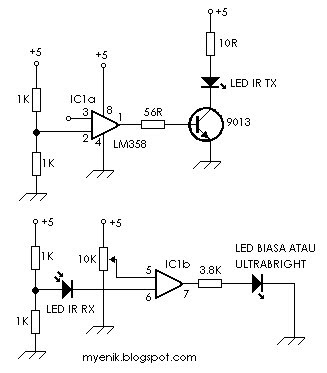

Kali ini untuk dua hari berturut turut saya tunjukkan satu lagi projek mudah yang boleh dibuat dalam masa 5 minit. Ia adalah litar projek pengesan objek infrared.

Seperti projek lama pembasuh tangan automatik yang pernah saya buat dulu, litar ini lebih mudah dan senang untuk dibuat di atas project board.

Range atau jarak pengesanan objek seperti dinding, tangan atau sebagainya boleh dilaraskan pada VR 10K. Sebagai info tambahan, pastikan LED ir RX kakinya perlu diterbalikkan. Maknanya positif untuk kaki yang pendek dan negatif untuk kaki yang panjang. Pastikan juga ianya jenis yang berwarna clear (jernih) kerana yang jenis gelap ianya tidak akan berfungsi dengan baik.



Pada pin 3 IC, ia adalah masukan denyut clock. Denyutan ini boleh dihasilkan dengan litar pemasa 555. Tapi anda tidak perlukannya hanya untuk menguji litar ini sahaja.

Jika dilihat pada video, terdapat beberapa komponen tambahan seperti IC pengatur voltan dan kapasitor. Ia adalah litar pengatur voltan untuk menghasilkan voltan 5 volt dari punca voltan yang lebih besar. Bateri 6 volt sudah memadai untuk litar ini berfungsi.

Selamat mencuba.

Anda mahu lagi seperti ini? Beritahu saya litar projek mudah yang ingin anda lihat.

Projek suka-suka

Assalamualikum dan salam ceria.

Kali ini saya nak tunjukkan satu projek mudah untuk dibuat dalam masa 5 minit. Saya buat projek ini ketika ada masa menunggu sebelum student datang ke lab saya. Masa yang ada saya buat projek mudah ini untuk memenuhi ruang masa.

Oleh itu saya kongsikan kepada semua litar ini bersama dengan videonya sekali. Jika anda ada masa, (tak lama, 5 hingga 10 minit je) bolehlah cuba litar mudah ini.

Bentuk kerlipan berbeza dengan kerlipan litar yang hampir serupa dengan litar ini. Perbezaan adalah kepada penambahan diod dan kapasitor 100 mikro Farad. Guna LED ultra bright sahaja yang berwarna biru atau putih. Jangan guna LED biasa kerana hasil kerlipan yang tidak seperti yang diharapkan. Hanya guna bateri 3 volt sahaja dan ianya tahan lama jika dibiarkan on (sudah seminggu saya biarkan on, masih lagi ok).

Selamat mencuba!

Nak lagi macam ni? Bagitau saya litar projek mudah yang ingin anda saya buatkan seperti ini.

Pemasa berterusan (24 jam)

Setiap litar pemasa mempunyai pelbagai karekter tersendiri bagi melaksanakan tugasan mengawal masa yang ditentukan. Sama ada mengawal masa untuk dalam keadaan on atau pun off. Ianya biasa dikawal oleh satu nilai rintangan atau pun nialai kapasitan bagi menentukan jumlah masa yang diperlukan bagi litar pemasa.

Pemasa normal, biasanya akan berfungsi pada masa tertentu dan akan off setelah cukup masanya. Sebaliknya ada litar yang off pada masa tertentu dan akan on setelah cukup pemasanya. Dua keadaan ini akan habis tindak balasnya begitu sahaja dan tidak akan mengulangi tindakan seperti pada mulanya.

Namun terdapat juga litar pemasa yang berfungsi berterusan untuk aksi yang dikawal setiap masa mengikut apa yang kita mahukan. Ianya bergantung juga kepada aplikasi yang hendak kita kawal. Sebagai contoh saya menggunakan litar pemasa berterusa untuk mengawal pergerakan tray untuk cabinet penetas terul ayam kampong.

Target utama adalah mengawal pergerakan servo untuk menggerakkan tray telur bagi setiap 3 jam atau pun mengikut masa yang saya inginkan bergantung kepada permintaan pengguna. Pada litar tersebut mengandungi channel yang perlu disambungkan mengikut julat masa yang dikehendaki dan disertakan dengan pelaras untuk menentukan masa yang tepat bagi menghidupkan servo.

Pada keluaran servo, masa untuk servo beroperasi juga boleh ditentukan dengan pelarasan masa. Secara kesimpulannya masa tertentu disetkan untuk enghidupkan servo. Servo pula akan on pada masa yang telah disetkan juga. Biasanya servo akan on sekejap sekitar 2 hingga 3 saat sahaja. Setelah semua proses telah berlangsung, ianya akan kembali semula pada proses yang mula-mula dan ianya berterusan selama-lamanya.

Pada servo sebenarnya disambungkan kepada litar dwiarah yang akan menggerakkan servo dua arah berbeza bergilir-gilir setiap kali pemasa on. Litar ini mudah untuk dibina dan tidak memerlukan program software untuk melaksanakannya.
